Комплекс электрооборудования СУЗ для реакторов типа ВВЭР-1000, ВВЭР-1200 и ВВЭР-440

Комплекс электрооборудования системы управления и защиты реактора (КЭ СУЗ) входит в состав АСУ ТП энергоблока АЭС и представляет собой исторически сложившуюся многофункциональную систему...

К основным функциям КЭ СУЗ относятся:

• управление мощностью реактора и энергораспределением в активной зоне во всех режимах работы РУ;
• реализация защитных функций;
• автоматическое и дистанционное управление группами ОР, дистанционное управление отдельными ОР;
• автоматическое регулирование мощности реактора;
• контроль и индикация положения ОР или групп ОР;
• диагностика оборудования КЭ СУЗ, приводов и датчиков положения ОР;
• управление приводами ОР на стенде вертикальном.

В состав КЭ СУЗ традиционно входит оборудование следующих функциональных подсистем:

• исполнительной части АЗ-ПЗ, осуществляющей реализацию аварийной и предупредительной защиты реактора;
• группового и индивидуального управления органами регулирования реактора, реализующее изменение мощности реактора...
• автоматического регулирования мощности реактора, реализующее автоматическое регулирование мощности...
• информационно-диагностической сети, осуществляющей сбор, архивирование информации...
• электропитания оборудования, входящего в состав КЭ СУЗ;
• управления приводами ОР на стенде вертикальном.

Основа комплексов электрооборудования СУЗ была заложена в 1958 году...

Для реакторных установок ВВЭР-440 АО «Корпорация «ВНИИЭМ» осуществляет разработку, изготовление, испытания и поставку оборудования, осуществляющего:

• контроль положения органов регулирования (ОР) реактора;
• индикацию положения ОР реактора;
• передачу информации по положению ОР реактора в смежные системы;
• управление приводами ОР;
• диагностику состояния приводов и датчиков положения, диагностику состояния оборудования и передачу всей необходимой диагностической информации...

В состав поставляемого оборудования входит:

• оборудование управления и контроля положения ОР;
• оборудование индикации положения ОР;
• оборудование силового управления ОР;
• оборудование формирования и распределения команд управления;
• оборудование системы диагностики;
• сервисное оборудование;
• комплект ЗИП.

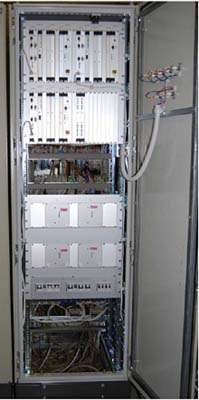

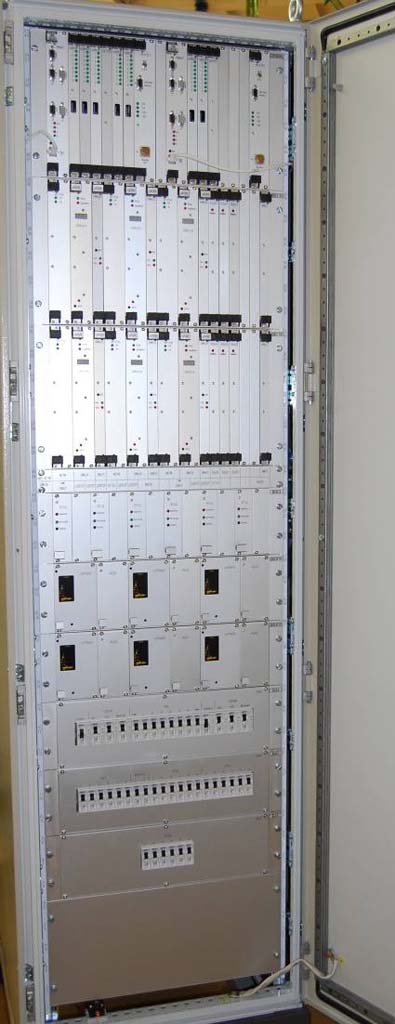

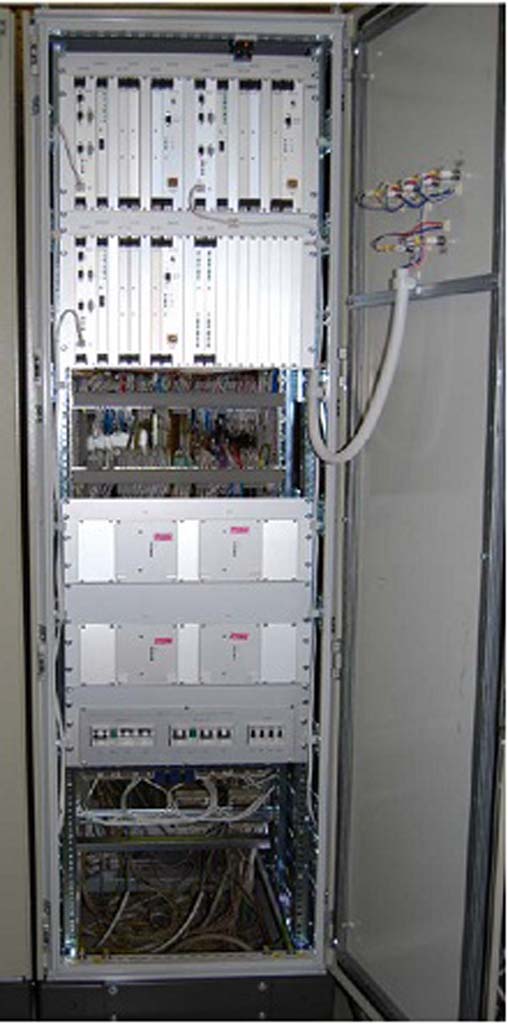

Оборудование управления и контроля положения ОР выполнено в виде 4-х шкафов контроля и управления ШКУ. В шкафах размещается аппаратура для контроля положения и диагностики.

Формирование команд управления на перемещение каждого ОР осуществляется по мажоритарному принципу «два из трех».

Оборудование индикации положения ОР выполнено в виде цифровых индикаторов положения ИП261...

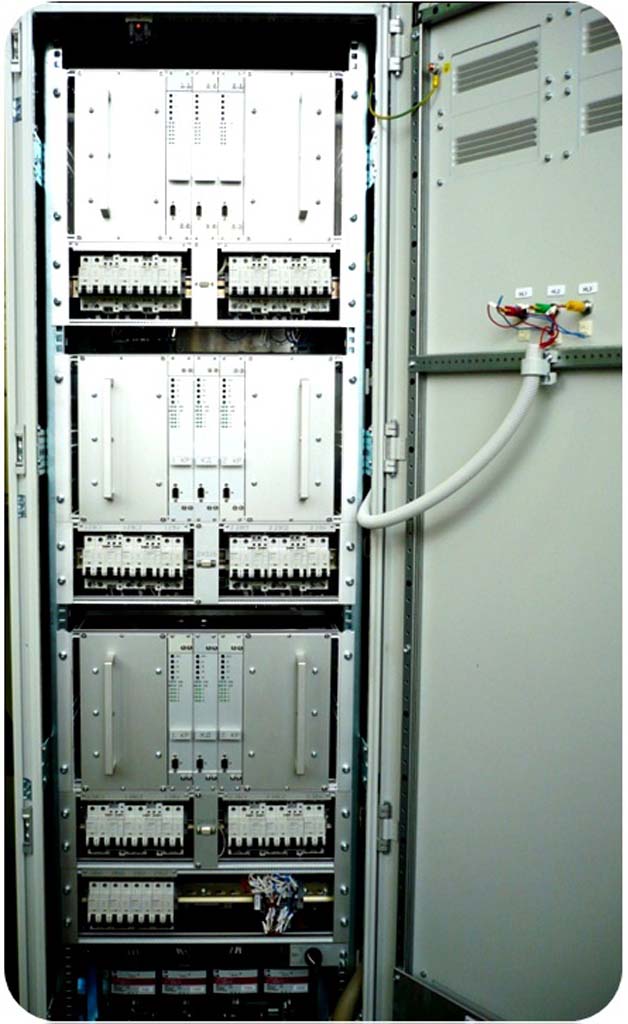

Оборудование силового управления ОР выполнено в виде шкафов силового управления ШСУ...

Оборудование формирования и распределения команд управления выполнено в виде одного шкафа ШЛОС.

Шкаф ШЛОС предназначен для приема сигналов от органов ручного управления...

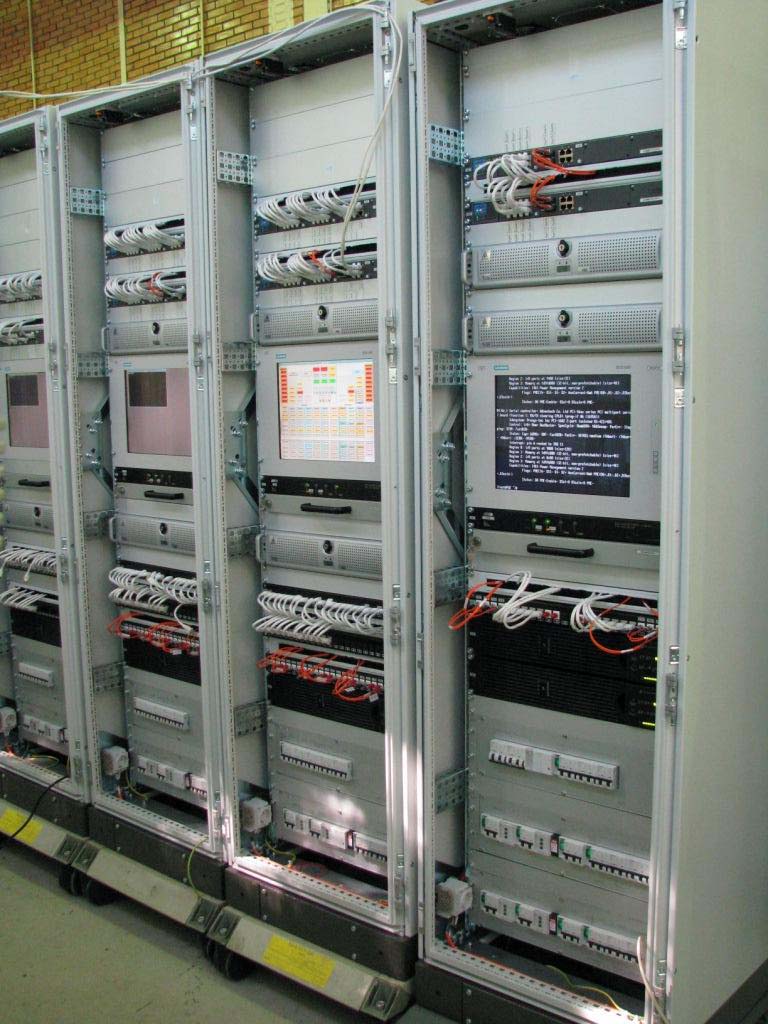

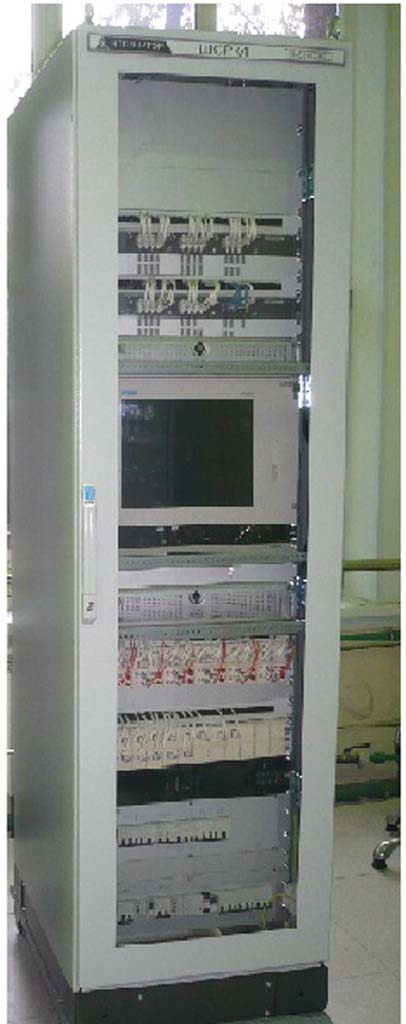

Оборудование системы диагностики ПТК ИДС выполнено в виде двух шкафов ШСР, работающих параллельно (горячий резерв)...
