Электронасосы, электродвигатели и электроприводы

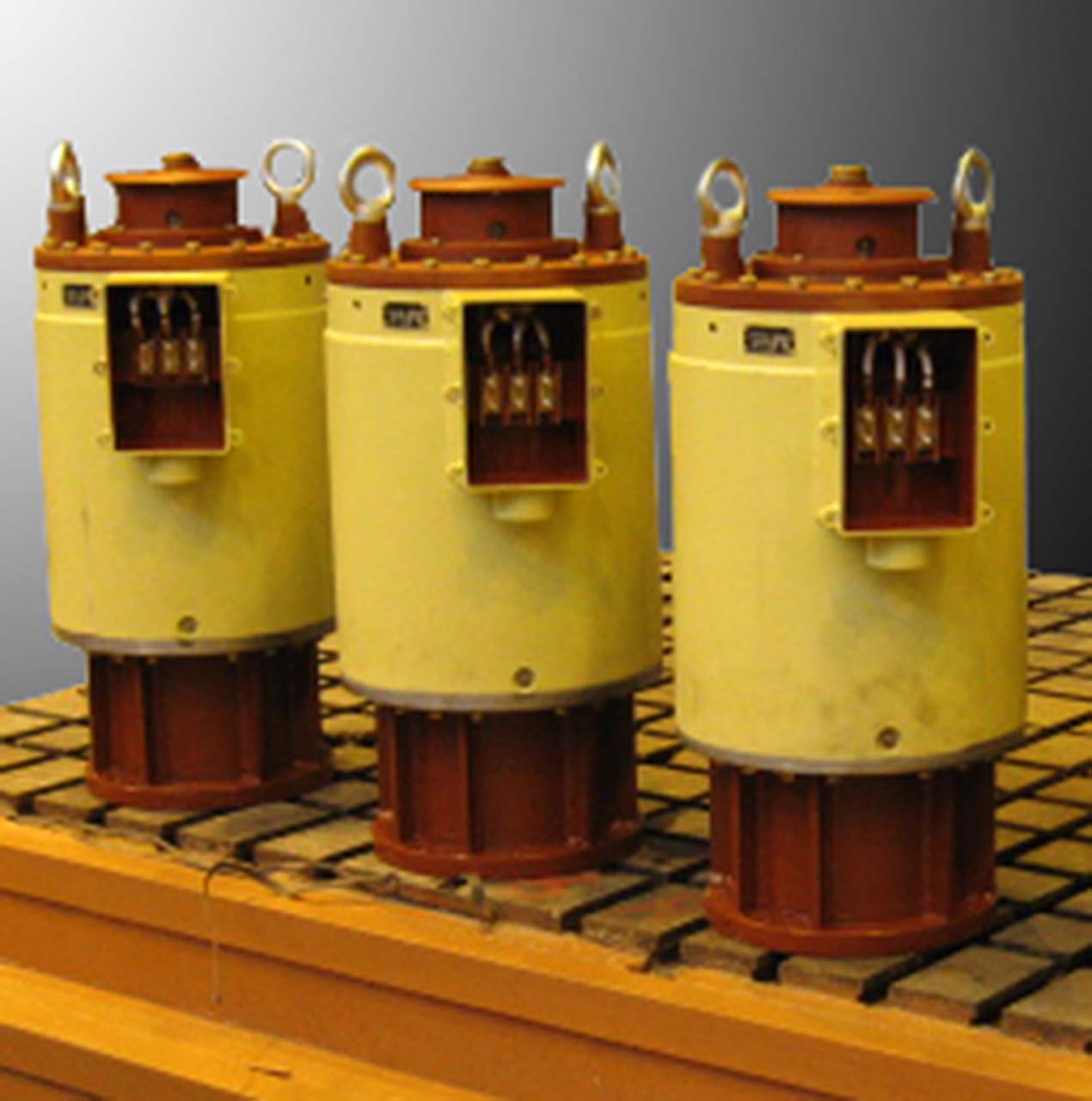

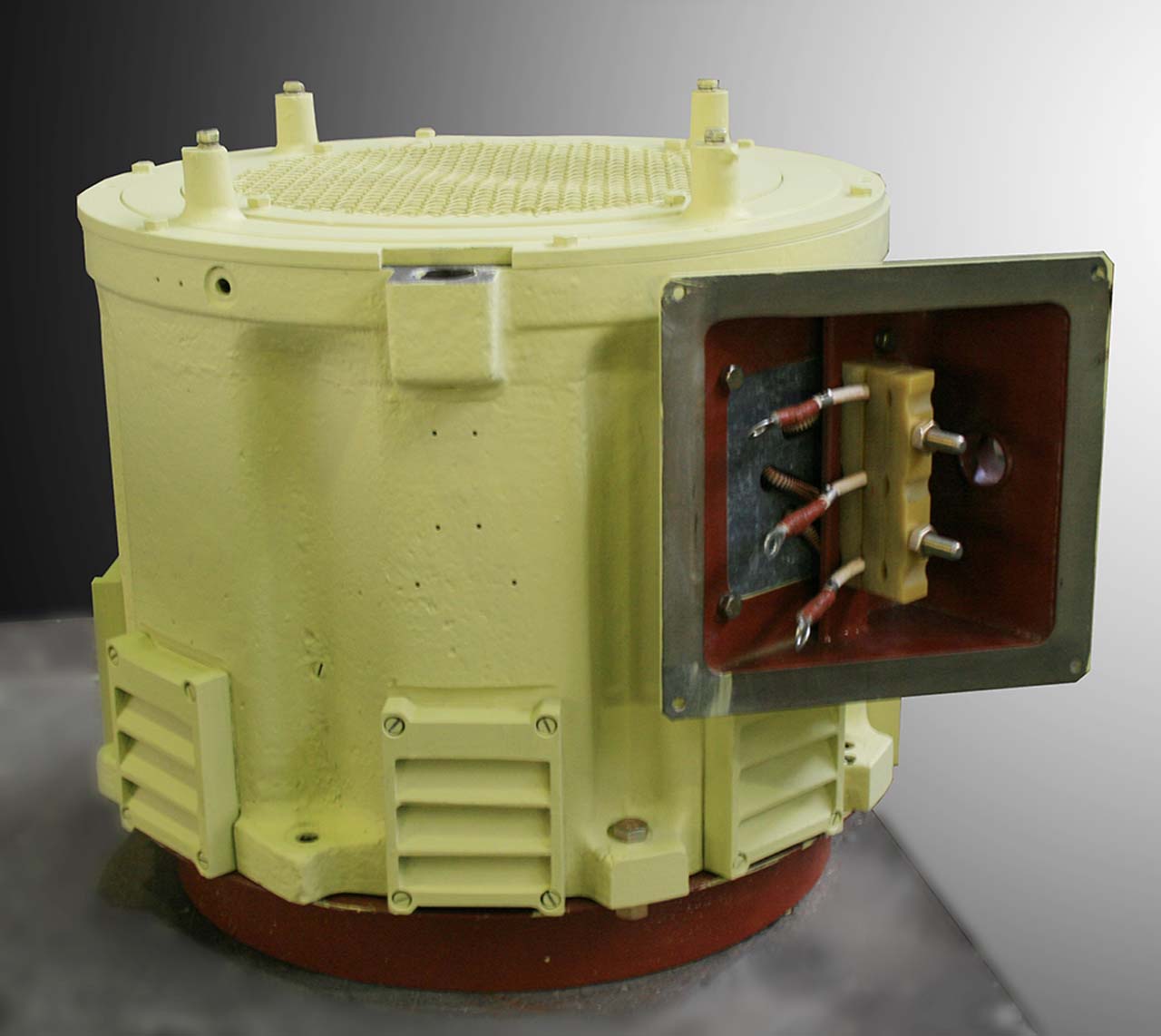

Асинхронные двигатели
АО «Корпорация «ВНИИЭМ» серийно выпускает асинхронные двигатели ДА-37, 4АН280-А2, 4АН280-А4, 4ДМШ180, АЧМ-22-8 и другие.
Научно-производственный центр корабельного электромашиностроения (НПЦ КЭ) АО «Корпорация «ВНИИЭМ» предлагает проведение опытно-конструкторских работ по разработке современных асинхронных двигателей различного применения.

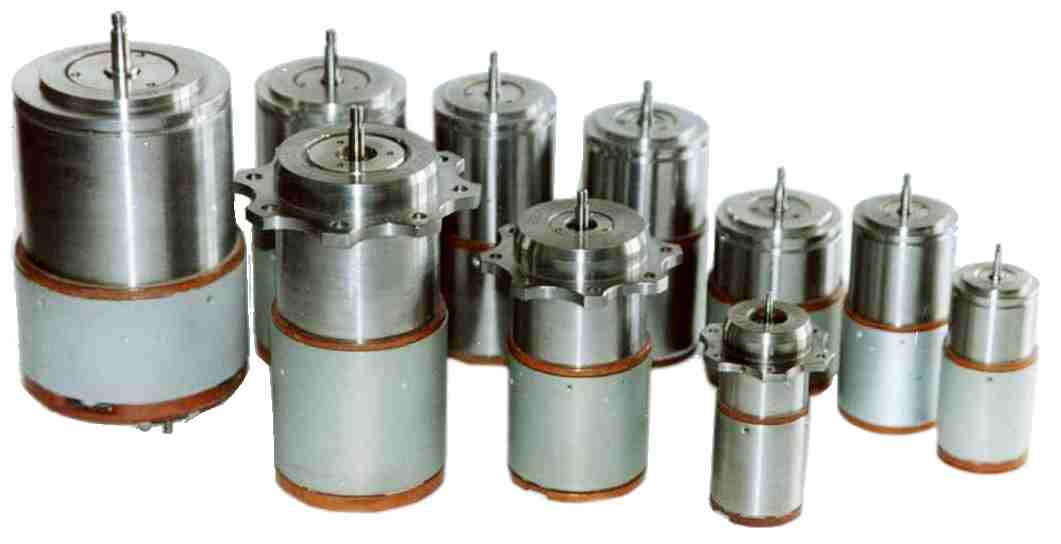

Бесконтактные электродвигатели постоянного тока типа БК-1, БК-2, ДБ
Бесконтактные электродвигатели постоянного тока типа БК-1, БК-2, ДБ предназначены для применения в составе научной и служебной аппаратуры космических аппаратов, других технических средств с высокой надежностью и длительным сроком службы без регламентного обслуживания...
Основные технические характеристики разработанных в ВНИИЭМ бесконтактных электродвигателей приведены в следующих таблицах:
- Бесконтактные электродвигатели типа ДБ 60
- Бесконтактные электродвигатели типа ДБ
- Бесконтактные электродвигатели постоянного тока БК-1
- Бесконтактные электродвигатели постоянного тока БК-2
АО «Корпорация «ВНИИЭМ» ведет постоянную работу по совершенствованию разработанных изделий, дальнейшему повышению их надежности и долговечности, а также по созданию новых изделий, в наибольшей степени отвечающих требованиям потребителя.

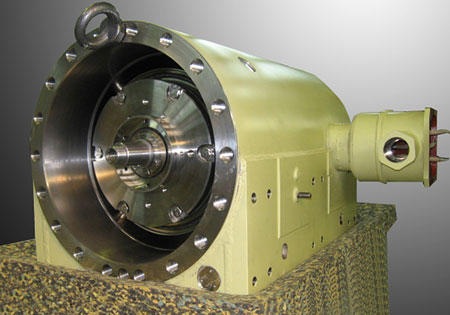

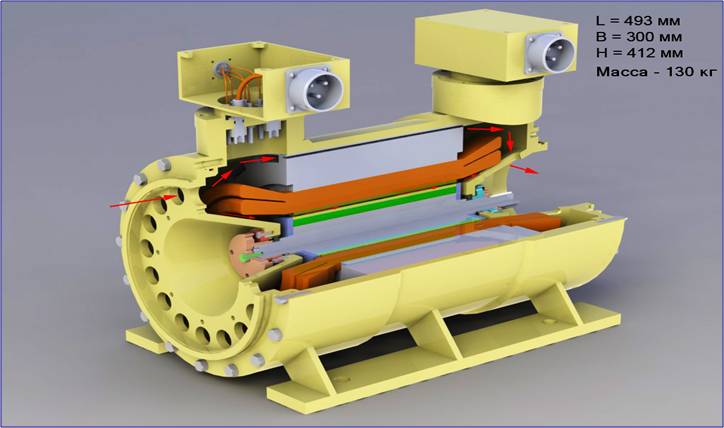

Высокооборотный электрогенератор
АО «Корпорация «ВНИИЭМ» разрабатывает и изготавливает высокооборотные электрогенераторы.
Номинальная частота вращения – 60000 об/мин, мощность – 190 кВт, КПД – 92,9%, масса – 130 кг.

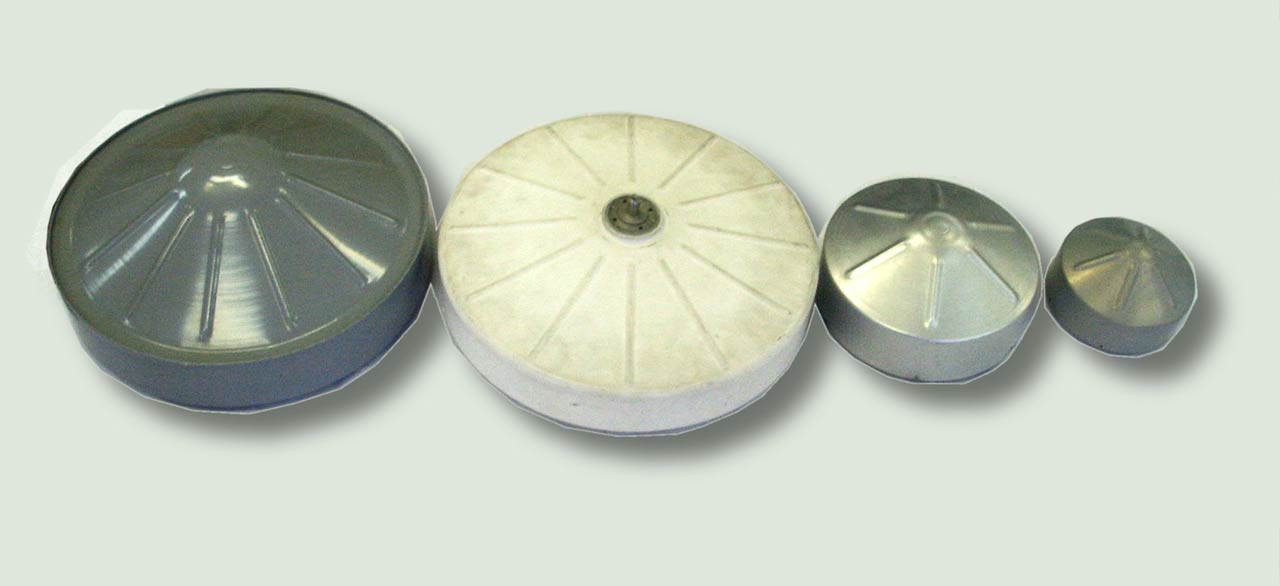

Двигатели-маховики для систем ориентации космических аппаратов
Двигатели-маховики выполнены на основе управляемого моментного бесщеточного двигателя постоянного тока…
Основные характеристики и габаритные размеры приведены в таблице…
| Параметры | ДМ1-20 | ДМ5-50 | ДМ-10-25 | ДМ14-1201 | ДМ20-250 | ДМ с БУДМ2 | ДМБ |
| Таблица данных здесь по вашему примеру. | |||||||
1 – в процессе разработки.
2 - не выпускается в настоящее время, имеет аналог двигатель-маховик ДМ20-250/Т.
3 - масса двигателя-маховика ДМ с блоком управления БУДМ.
Сейчас разрабатываются двигатели-маховики ДМ1-20Ц, ДМ14-150Ц, ДМ20-250Ц, ДМ5-50Ц, которые имеют сопряжение с локальной бортовой сетью по протоколу ПИ232.

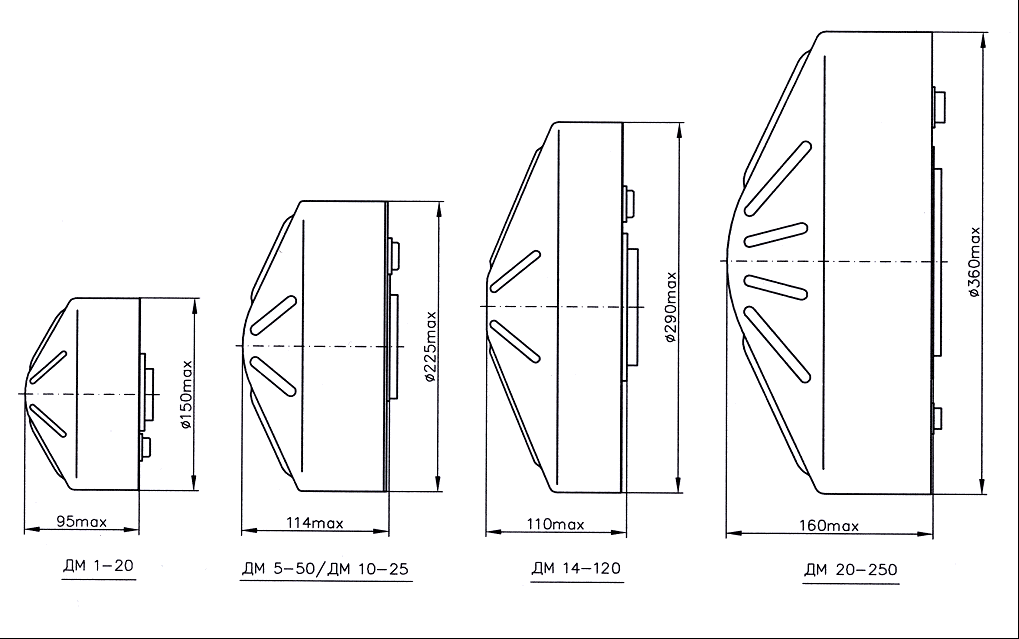

Габаритные размеры двигателей-маховиков, выпускаемых АО "Корпорация "ВНИИЭМ"
Системы ориентации солнечных батарей малых космических аппаратов
АО «Корпорация «ВНИИЭМ» разработаны систем ориентации солнечных батарей (СОСБ) для дискретного наведения ориентируемых солнечных батарей…
Срок активного существования СОСБ до 12,5 лет.

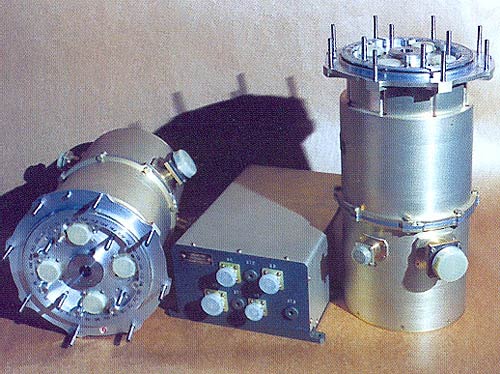

Система ориентации солнечных батарей для космических аппаратов «Монитор-Э», «КазСат», «Экспресс-МД»
Описание системы ориентации солнечных батарей…
| Состав системы: | 2 блока привода, 1 блок управления. |
| Угол разворота СБ: | не ограничен |
| Скорость разворота СБ, °/с: | 0 - 0,6 |
| Максимальный момент инерции на валу привода, кг·м²: | 100 |
| Максимальный ток СБ, А: | 60 |
| Параметры токосъемника, А: 4 цепи 6 цепей | на 30 0,0015 – 2 |
| Информация об угловом положении выходного вала привода, град: | 6 |
| Максимальная потребляемая мощность, Вт: | 20 |
| Среднесуточное потребление, Вт: | 3 |
| Масса системы, кг: | 18 (2х7,5+3) |

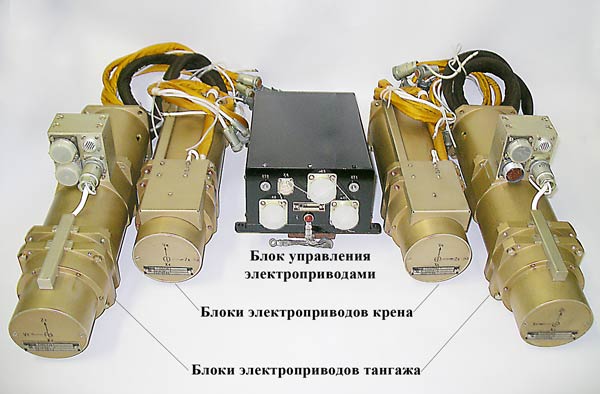

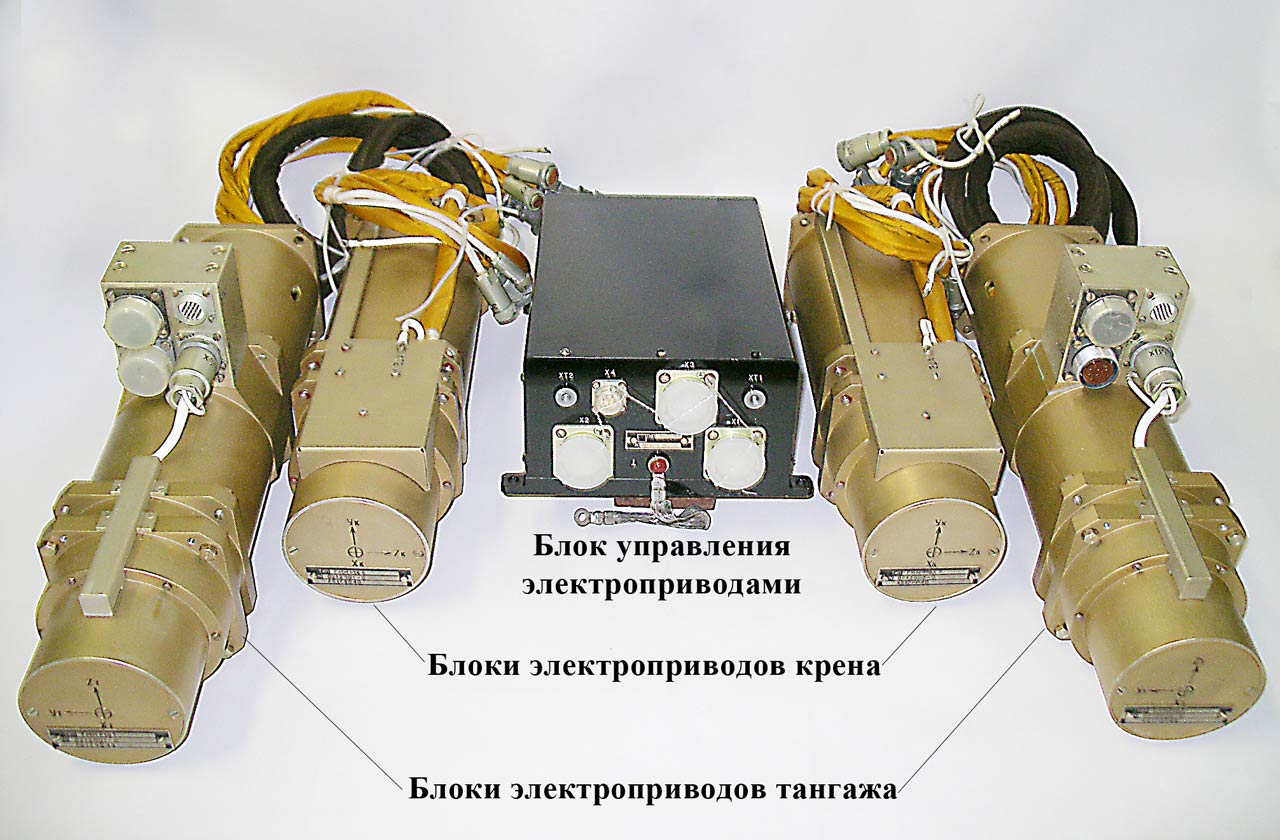

Система ориентации солнечных батарей космических аппаратов (система Р10)
Описание системы ориентации солнечных батарей космических аппаратов…
| Состав системы: | 4 блока электроприводов, 1 блок управления электроприводами. |
| Угол поворота панелей СБ: | при ориентации по крену – 180°; при ориентации по тангажу – 240°. |
| Момент инерции нагрузки: | на валу электропривода крена – 125 кг·м²; на валу электропривода тангажа – 7 кг·м². |
| Максимальная скорость поворота панелей СБ: | при ориентации по крену – 0,25 °/с; при ориентации по тангажу – 0,75 °/с. |
| Максимальная потребляемая мощность: | 20 Вт. |
| Погрешность информации о положении СБ: | 2°. |
| Количество транзитных цепей: | силовых (при силе тока до 22,5А и напряжении от 30 до 60 В) – 16; сигнальных (при силе тока до 0,8А и напряжении не более 6В) – 19. |
| Масса системы: | 21,5 кг. |
| Ресурс работы: | 45 000 часов. |
Шаговый электродвигатель ДШГ-1,8
Шаговый электродвигатель ДШГ-1,8 предназначен для комплектования различных приводов космических аппаратов, таких как привода солнечных батарей, привода раскрытия и наведения различных, например, антенных устройств.
Технические характеристики
| Параметр | Значение |
| Габаритные размеры, мм | Ø48х47,5 |
| Количество фаз | 2 |
| Тип питающего напряжения | импульсное, двухполярное |
| Частота коммутации фаз, Гц | 60 - 500 |
| Ток питания, А | 0,2 - 0,35 |
| Сопротивление фазы, Ом | 19±2 |
| Величина шага, угл. град. | 1,8 |
| Удерживающий момент, г·см (при отсутствии тока/при запитывании одной фазы) | 50 - 100 / 550 |
| Момент инерции нагрузки, кг·м² | до 15·10⁻⁵ при частоте коммутации фаз 130 Гц |
| Масса двигателя, кг | 0,4 |
| Диапазон рабочих температур мест крепления, °С | -50 … +60 |
| Давление окружающей среды, мм рт. ст. | 10⁻⁶ - 800 |
| Ресурс за 10 лет САС КА, ч | 600 |
Электромеханические развертывающие устройства бортовой телевизионной аппаратуры КА
Для применения в составе бортовой многоспектральной телевизионной аппаратуры КА дистанционного зондирования Земли в АО «Корпорация «ВНИИЭМ» разработаны специализированные электромеханические развертывающие устройства типа ПМСУ-**...
Развертывающие устройства семейства ПМСУ-** созданы с учетом опыта разработки и эксплуатации специализированных приводов сканирующих устройств...
Основные параметры развертывающих устройств
| Наименование параметра | ПМСУ-МР | ПМСУ-СР* |
| Номинальное напряжение питания, В | 27 | 27 |
| Потребляемая мощность, не более, Вт | 5 | 3 |
| Номинальная частота вращения, Гц | 3,25 | 0,06 |
| Время готовности, не более, с | 10 | 10 |
| Габариты зеркала, мм ? мм | 160 x 180 | 212 x 230 |
| Масса, не более, кг | 8,5 | 10 |
| Габаритные размеры, мм | Ø185 Ø350 | Ø235 Ø400 |
* - прибор в стадии ОКР.
Электропривод для сканирующего радиометра
Электропривод 891020 обеспечивает стабильную и равномерную скорость вращения антенны космического сканирующего радиометра...
Электромеханический блок электропривода
Основные технические параметры электропривода 891020
| Параметр | Значение |
| Напряжение питания, В | 24-34 |
| Период вращения вала двигателя, с | 2,5000±0,0008 |
| Потребляемый ток при пуске, А, не более | 2,5 |
| Потребляемый ток в установившемся режиме, А | 0,2 |
| Момент сопротивления нагрузки, Нм | 0,1-0,23 |
| Пусковой момент Нм, не менее | 0,8 |
| Масса нагрузки (антенного блока), кг, не более | 60 |
| Момент инерции нагрузки, кг·м2, не более | 2 |
| Давление окружающей среды, Па | 10-4 – 10-2 |
| Масса блока управления (дублирован), кг, не более | 4 |
Двигатель имеет встроенное исполнение.
Основные технические параметры ВКУ1
Четыре силовые цепи на напряжение (20-35) В и ток (0,1-3) А.
Пять информационных цепей на переменный ток напряжением 5 В с током 1 мА и частотой до 2 МГц.
| Параметр | Значение |
| Ресурс непрерывной работы, часов, не менее | 46000 |
| Масса, кг, не более | 1,5 |
| Размеры, мм | Ø80х139 |
В настоящее время электропривод 891020 эксплуатируется в составе сканера-зондировщика МТВЗА-ГЯ на КА «Метеор-М».
Электропривода для электронасосов
В АО «Корпорация «ВНИИЭМ» разработано и организовано серийное производство новой серии герметичных регулируемых электроприводов для электронасосов.
Технические параметры
| Параметр | Значение |
| Мощность на валу двигателя | от 20 до 300 кВт |
| Частота вращения | от 1500 до 3000 об/мин |
| Питающая сеть | 380 В 50 Гц |
| Число фаз | 3 |
АО «Корпорация «ВНИИЭМ» решает следующие задачи:
- создание единого центра по научно-техническому руководству разработок и поставок электроприводов различного назначения;
- обеспечение поставок электроприводов по контрактам;
- определение принципов и унификация электроприводов;
- выполнение НИР и ОКР по созданию перспективных электроприводов, направленных на повышение надежности;
- обеспечение поставок электроприводов по перспективным контрактам;
- проведение комплексных испытаний перспективных приводов;
- оказание научно-технической помощи электромашиностроительным предприятиям в освоении производства новых конструкций электроприводов;
- концентрация производственного потенциала, сохранение и обучение научно-технических кадров.
Электронасосное оборудование
АО «Корпорация «ВНИИЭМ» является разработчиком и изготовителем серии герметичных насосов с производительностью от 100 м3/ч до 6000 м3/ч и мощностью электродвигателей от 20 кВт до 300 кВт.
