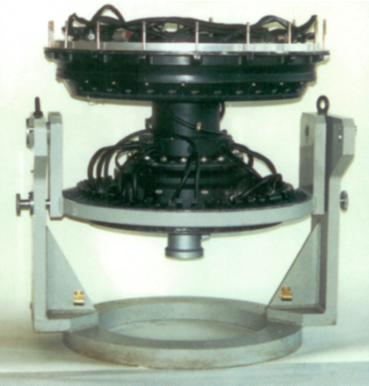

Привод солнечных батарей Б-10/Б-10М
|
В середине 80-х годов ВНИИЭМ разработал систему ориентации солнечных батарей СОСБ-Б10/Б10М для крупногабаритных орбитальных объектов с массой несколько десятков тонн, таких, как орбитальный комплекс «МИР». В составе ОК «МИР» успешно эксплуатировались шесть СОСБ, в состав каждой из которых входило два привода. В этой системе предусмотрено автоматическое управление приводами по сигналам датчиков Солнца, сигналам БЦВМ или ручное – по командам экипажа. Учитывая положительный опыт длительной эксплуатации аппаратуры СОСБ на станциях «САЛЮТ» и ОК «МИР», было принято решение использовать систему Б10М в проекте международной космической станции на модулях «ЗАРЯ» и «ЗВЕЗДА», которые работают с 1998г. и 2000г. соответственно. Еще одна система планируется к установке на разрабатываемый в настоящее время многоцелевой лабораторный модуль российского сегмента МКС. |
Привода СОСБ Б10М обладают повышенной прочностью, рассчитанной на устойчивость как к одиночным изгибающим нагрузкам при стыковках с МКС пилотируемых и транспортных кораблей (включая Шаттл), так и на усталостную устойчивость к многократным циклическим нагрузкам, обусловленным работой реактивных двигателей и перемещением экипажа.
Технические характеристики
|
|
Масса одного привода, кг
|
90
|
Среднее энергопотребление, Вт
|
35
|
Момент инерции нагрузки, кгм2
|
до 15
|
Точность наведения на Солнце, град
|
не хуже 10
|
Изгибающий момент, тм
|
1
|
Угол поворота, град
|
360
|
|
|
