Приборы ориентации на Землю
АО «Корпорация «ВНИИЭМ» обладает большим опытом разработки, изготовления и эксплуатации приборов ориентации по Земле.
В различное время были разработаны и успешно эксплуатировались приборы типов 121-1Д, 121-1ГД, 121-1ГДК, 4201, 5201, 5201-М, 5201-Р, 5201-7, 7201, 721А и др.
В настоящее время выпускаются приборы серии 8201-В (8201-В4, 8201-В4М, 8201-В4М1, 8201-В4М3) имеющие сходные эксплуатационные характеристики и предназначенные для работы в различных диапазонах высот от 300 до 1200 км.
По требованию Заказчика могут быть разработаны варианты приборов и для других диапазонов высот, вплоть до геостационарных орбит.
Построитель местной вертикали серии 8201-В
 |
Приборы серии 8201-В предназначены для ориентации двух осей КА (крена и тангажа) относительно местной вертикали и охватывают область среднеэллиптических орбит в диапазоне высот от 300 до 1200 км.

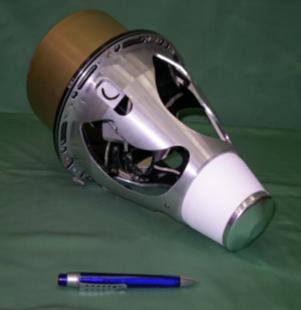

Оптическая система приборов преобразует равномерное вращение мгновенного поля зрения (3º×3º) по конусу в необходимое число радиальных засечек ИК горизонта Земли (4 или 6); на фото изображен прибор с 4 радиальными засечками.
Малые габариты и масса достигаются благодаря использованию микродвигателя, легких металлических зеркал, современных ЭРИ и микропроцессора, а также за счет моноблочного исполнения прибора в негерметичном корпусе.
|
Высокое соотношение сигнал/шум обеспечивается использованием широкого спектрального диапазона 7 – 25 мкм. Для достижения высокой точности измерения углов отклонения оси КА от местной вертикали используется автоматическая компенсация методических погрешностей на каждом цикле сканирования и временная фильтрация получаемой информации. При используемом в приборах типе сканирования линейность и крутизна выходной характеристики не зависят от вариаций яркости горизонта и изменения условий эксплуатации.
Выходные сигналы приборов, соответствующие углам отклонения по каналам крена и тангажа, выдаются в цифровой форме (по ГОСТ Р 52070-2003), но могут быть представлены в любом другом, удобном для Заказчика, виде.
Предусмотрена алгоритмическая защита от помеховых источников излучения, причем селекция Солнца выполняется статическими датчиками, поля зрения которых перекрывают зоны траектории сканирования основного поля прибора.
При попадании в одну из радиальных засечек элементов конструкции КА (антенн или солнечных батарей) по команде из БЦВМ включается компенсационный алгоритм замены информации от этой засечки.
Приборы могут быть установлены на КА произвольно по азимуту с дискретностью 1º при задании соответствующего кода.
Приборы серии 8201-В успешно работают в составе ряда КА. Максимальная наработка в натурных условиях на 2015 г. составляет 6 лет и эксплуатация продолжается.
Технические характеристики
| |
|
|
Масса, кг
|
не более 3
|
|
потребляемая мощность, Вт
|
не более 3,5
|
|
Габариты, мм
|
Ø200 × 300
|
|
Суммарная методическая погрешность (3σ), угл. мин
|
не более 9
|
|
Ппостоянная инструментальная погрешность (паспортизуется с точностью 1 угл. мин.), угл. мин
|
не более 3
|
|
Чувствительность (3σш), угл. мин
|
не более 0,7
|
|
Диапазон измеряемых углов отклонения, град
|
± 2
|
|
Интерфейс
|
по требованию Заказчика
|
|
Ресурс, ч
|
100 000
|
|
Напряжение питания, В
|
27
|
В настоящее время разрабатывается перспективный вариант прибора массой 1÷1,5 кг и энергопотреблением менее 3 Вт. Габариты прибора Ø160 × 200 мм.
|
|
