Системы ориентации солнечных батарей малых космических аппаратов
АО «Корпорация «ВНИИЭМ» разработаны систем ориентации солнечных батарей (СОСБ) для дискретного наведения ориентируемых солнечных батарей (СБ) на Солнце со скоростями движения выходных валов приводов СБ от 0,25 до 0,75 град/сек. Разработаны СОСБ с автономным управлением (например, система 830 для КА «Метеор-М»), а так же с управлением от бортового вычислительного комплекса космического аппарата.
Срок активного существования СОСБ до 12,5 лет.
Система ориентации солнечных батарей для космических аппаратов «Монитор-Э», «КазСат», «Экспресс-МД»
Система ориентации солнечных батарей предназначена для независимой одностепенной ориентации каждой из двух панелей СБ по командам бортовой цифровой вычислительной машины системы ориентации и стабилизации космического аппарата (КА), формируемым в зависимости от положения Солнца относительно осей КА и сигналам об угловом положении выходных валов приводов СБ относительно корпуса КА.
В процессе ориентации солнечных батарей система обеспечивает транзитную передачу электроэнергии, генерируемой СБ, и транзитную передачу сигналов от приборов, установленных на панелях СБ.
| |
|
| Состав системы: |
2 блока привода,
1 блок
управления. |
| Угол разворота СБ: |
не ограничен |
| Скорость разворота СБ, 0/с: |
0 - 0,6 |
Максимальный момент инерции
на валу привода относительно
оси вращения, кг . м2: |
100 |
| Максимальный ток СБ, А: |
60 |
Параметры токосъемника, А:
4 цепи
6 цепей |
на 30
0,0015 – 2 |
Информация об угловом положении
выходного вала привода с
дискретностью, град: |
6 |
| Максимальная потребляемая мощность, Вт: |
20 |
| Среднесуточное потребление, Вт: |
3 |
| Масса системы, кг: |
18 (2х7,5+3) |
Система ориентации солнечных батарей космических аппаратов (система Р10)
Система ориентации солнечных батарей космических аппаратов (система Р10) предназначена для независимой ориентации левой и правой панелей СБ путем поворота вокруг осей, параллельных вектору направления полёта (ориентация по крену), и поворота вокруг продольных осей панелей СБ (ориентация по тангажу).
Ориентация осуществляется по командам локального контроллера бортовой вычислительной сети в зависимости от положения Солнца относительно осей космического аппарата и сигналов положения панелей СБ, формируемых в системе ориентации. В процессе ориентации система ориентации солнечных батарей обеспечивает транзитную передачу электроэнергии, генерируемой СБ, и транзитную передачу сигналов от приборов, установленных на панелях СБ.
| |
|

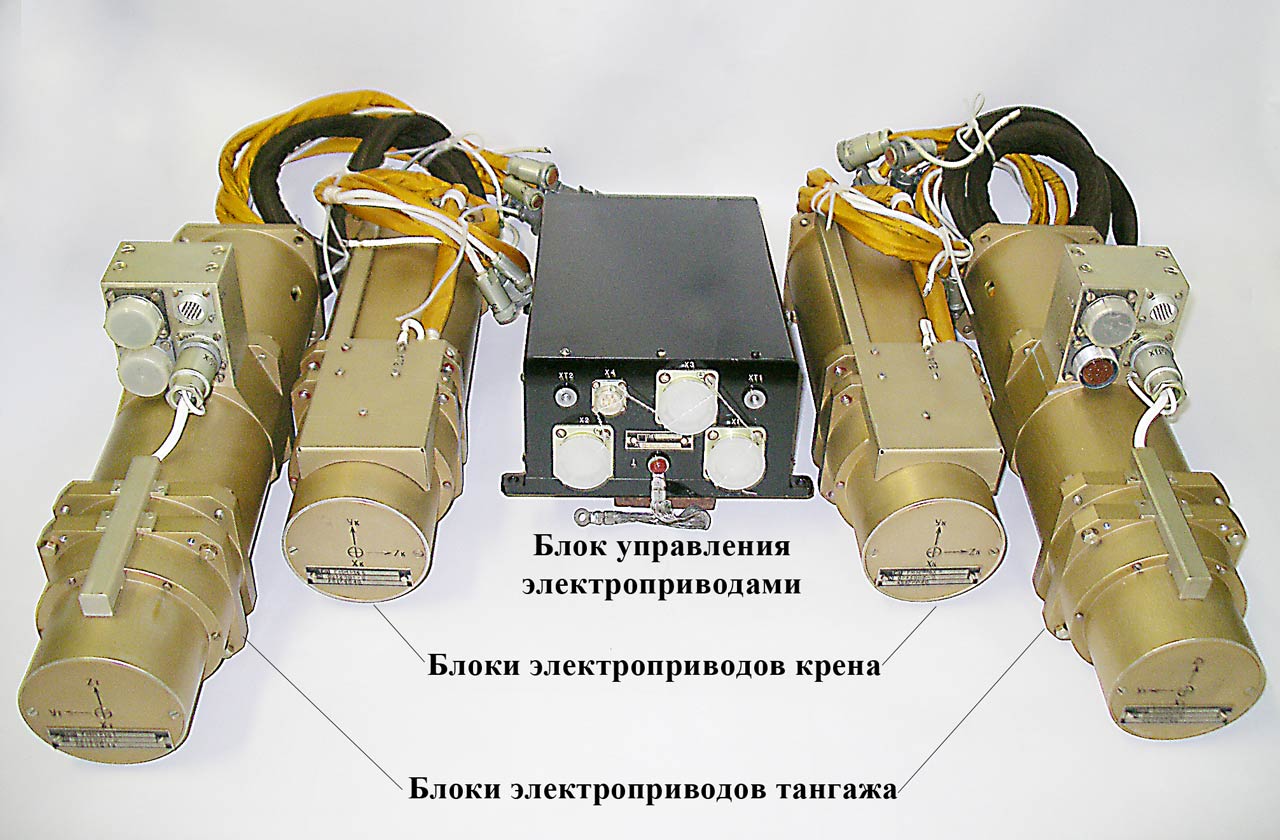

| Состав системы: |
4 блока электроприводов, 1 блок управления
электроприводами. |
| Угол поворота панелей СБ: |
при ориентации по крену – 180°;
при ориентации по тангажу – 240°. |
| Момент инерции нагрузки: |
на валу электропривода крена – 125 кг . м2;
на валу электропривода тангажа – 7 кг . м2. |
Максимальная скорость поворота
панелей СБ: |
при ориентации по крену – 0,25 °/с;
при ориентации по тангажу – 0,75 °/с. |
| Максимальная потребляемая мощность: |
20 Вт. |
Погрешность информации
о положении СБ: |
2°. |
| Количество транзитных цепей: |
силовых (при силе тока до 22,5А и
напряжении от 30 до 60 В ) – 16;
сигнальных (при силе тока до 0,8А и
напряжении не более 6В) – 19. |
| Масса системы: |
21,5 кг. |
| Ресурс работы: |
45 000 часов. |
|
|
