Электрооборудование и системы управления для АЭС

Информационно-измерительные системы для АЭС с реактором типа РБМК-1000

Реактор РБМК как объект управления имеет положительную обратную связь по плотности теплоносителя (или, с точки зрения физиков, положительный паровой коэффициент реактивности), т.е. при повышении мощности реактора повышается паросодержание, вносится положительная реактивность и цепная реакция в реакторе при отсутствии каких-либо других воздействий будет нарастать, что приведет к дальнейшему повышению мощности реактора. При неконтролируемом повышении мощности происходит интенсивное тепловыделение, которое в конечном итоге может привести к разрушению технологических каналов реактора и выбросу радиоактивных веществ в окружающую среду.

При этом не все параметры, характеризующие пределы безопасной эксплуатации, доступны к измерениям. Поэтому на РБМК очень большое значение имеют расчетные параметры, такие как мощность каждого технологического канала, коэффициент запаса до предельно-допустимой мощности по кризису теплообмена каждого технологического канала, температура графитовой кладки, тепловая мощность реактора, оперативный запас реактивности на стержнях СУЗ. В связи с этим на всех энергоблоках с реакторной установкой типа РБМК всегда эксплуатировалась система СКАЛА, выполнявшая, помимо, прочих и задачу, связанную с вычислением указанных выше параметров.

Блочный щит управления энергоблока № 4
Курской АЭС с элементами ИИС «Скала-Микро»

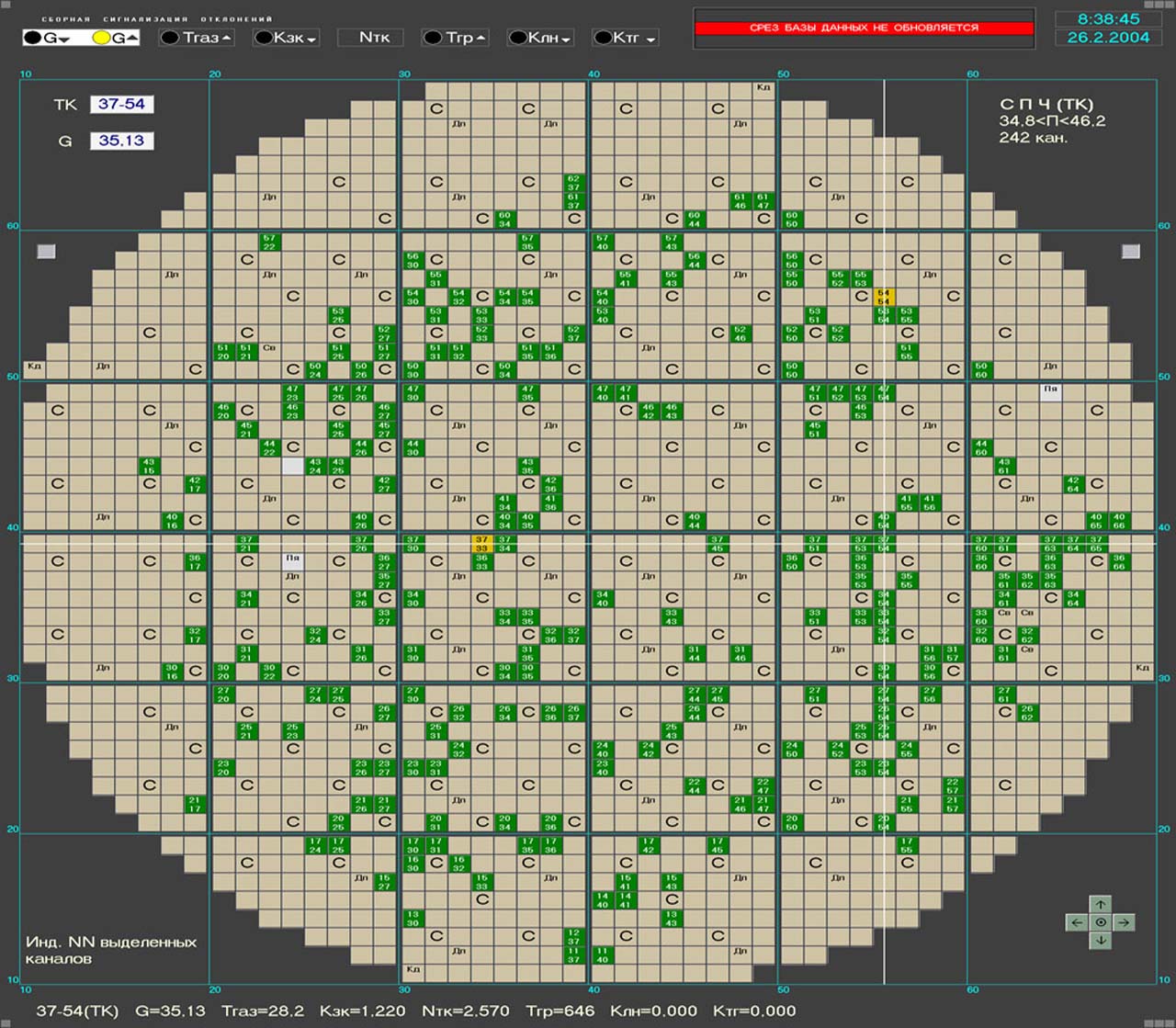

Видеокадр системы информационной поддержки
оператора блочного щита управления
энергоблока АЭС, в составе системы «Скала-микро»



Главная ИИС «Скала-микро»

Немного истории

Структура ИИС «Скала-микро»

Нижний уровень ИИС «Скала-микро»

Уровень формирования базы данных ИИС «Скала-микро»

Верхний уровень представления информации ИИС «Скала-микро»

Объекты внедрения ИИС «Скала-микро»

Результаты внедрения ИИС «Скала-микро»
